Hongnuo (Shenyang) General Machinery Co., Ltd. on Hiinas üks usaldusväärsemaid magnetilise ujukitüüpi tasemelüliti tootjaid ja tarnijaid. Tere tulemast ostma meie tehasest kvaliteetset magnetilise ujukitüüpi taseme lülitit konkurentsivõimelise hinnaga. Võtame vastu ka kohandatud tellimusi.
Tehnilised andmed lühidalt
| Parameeter | Väärtus |
|---|---|
| Tase väljund | Pilliroo lüliti (valitav NO/NC) – ühe- või kahepunktiline |
| Temperatuuri väljund | PT100 / K-tüüpi termopaar / temperatuurilüliti (NO/NC) |
| Taseme lülituspunktid | 1 või 2 (kliendi määratud) |
| Max surve | 20bar (messing) / 60bar (roostevaba) |
| Max temperatuur | 105 kraadi |
| Materjal (korpus) | Messing või SUS304 roostevaba teras |
Ühe taseme lüliti vs tase + temperatuur
| Funktsioon | HNL10-A (ainult tasemel) | HNL10-B (tase + temperatuur) |
|---|---|---|
| Funktsioon | Ainult taseme lüliti | Tasemelüliti + Temperatuuriandur – kaks mõõtmist ühes ühikus |
| Vajalikud paagi avad | 1 | 1 (sama mis ühetasandiline lüliti – säästab ruumi) |
| Tase väljund | Pilliroo lüliti (NO/NC) | Pilliroo lüliti (NO/NC) – ühe- või kahepunktiline |
| Temperatuuri väljund | Ei ole saadaval | PT100 / K-tüüpi termopaar / temperatuurilüliti (NO/NC) |
| Max temperatuur | 80 kraadi | 105 kraadi |
| Max surve | Standardne | 20bar (messing) / 60bar (roostevaba) |
| Paigaldamine | Keere (G1/2, R1/2) | Keere (G1) või äärik |
| Materjali valikud | 304 / 316 / PP / PVDF / PTFE | Messing või 304 roostevaba teras |
| Parim jaoks | Lihtne taseme juhtimine tavapaakides | Mahutid, kus on vaja jälgida nii taset kui ka temperatuuri |
Kas vajate ainult taset? HNL10-A teeb selle töö ära.
Vajad taset + temperatuuri ühest paigalduspunktist? HNL10-B on valik.
>Vaadake kõiki tehnilisi andmeid
Millal seda kasutama hakatakse?
Hüdrotermilised mahutid- Taseme reguleerimine + temperatuuri jälgimine ühes avas. Messingist või roostevabast terasest korpus rõhule kuni 60 baari.
Keemilised reaktorid- Väikese partii reaktorid, kus tuleb kontrollida nii taset kui ka temperatuuri. PT100 väljund täpseks temperatuuri lugemiseks.
Õlipaagid / hüdroreservuaarid- Tasemealarm + õlitemperatuuri jälgimine. Temperatuurilüliti väljund käivitab jahutusventilaatori või küttekeha.
Katla toiteveepaagid- Taseme reguleerimine + toitevee temperatuuri jälgimine. K--tüüpi termopaari valik kõrgema temperatuurivahemiku jaoks.
Soojusülekande õlisüsteemid- Tase + temperatuur termoõlipaakides. Saadaval on kaks lülituspunkti kõrge/madala taseme alarmi + temperatuurikaitse jaoks.
Paigaldamine
Materjal ja rõhk
| Reegel | Miks |
|---|---|
| Brass=20bar max | Standardne tööstuslik rõhk |
| Roostevaba 304=60baar max | Kõrgema rõhuga rakendused |
| Maksimaalne meediatemperatuur=105 kraadi | Ärge ületage – anduri täpsus triivib sellest kõrgemale |
| Sellel mudelil pole plastikust valikuid | Ainult messingist või roostevabast terasest – HNL10-B on ehitatud kõrgema rõhu/temperatuuri jaoks |
Kuum tags: magnetilise ujuktüüpi taseme lüliti, Hiina magnetilise ujuktüüpi taseme lüliti tootjad, tarnijad, tehas
|

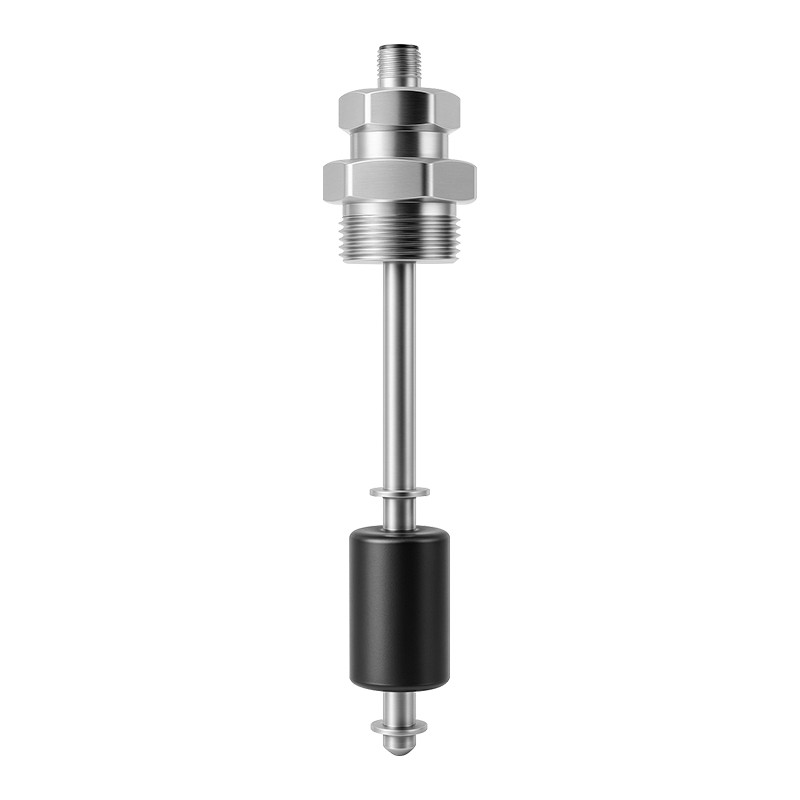

HNL10-B integreeritud vedeliku taseme ja temperatuuri lüliti parameetrid |
|
|
Konkreetsed parameetrid |
Väärtus / Kirjeldus |
|
Mõõtmise põhimõte |
HNL10-B on mitme standardse juhthoova pikkusega integreeritud taseme/temperatuuri lüliti, mis sobib kasutamiseks väikestes õli- ja veepaakides vedeliku taseme ja temperatuuri tuvastamiseks. |
|
Toote tüüp |
Taseme lüliti |
|
Ujuki tüüp |
NBR ujuk (õli jaoks) |
|
Mõõtmisvahemik |
0-1000 mm, kohandamine |
|
Mõõtmise täpsus |
±5 mm, kohandamine |
|
Väljundid |
PNP, NPN |
|
Toiteallikas |
24VDC |
|
Töötemperatuur |
-20-80 kraadi |
|
Materjal |
Messing, 304 roostevaba teras |
|
Protsessi ühendus |
Keermestatud, äärik |
|
Elektriühendus |
Hessmann, M12 pistik |
|
Kaitsetase |
IP65 |
|
tunnistus |
CE sertifikaadiga |
